Ремни плоские с полиамидным сердечником

Технические особенности плоских ремней с высокопрочным и малорастяжимым полиамидным тяговым сердечником

В этих ремнях в качестве несущего слоя используется полиэстер или полиамид. Слой трения – резина, эластомер, полиуретан, силикон, кожа хромового дубления. Ремни с силиконовым покрытием работают в диапазонах температур от – 50°С до + 150°С.

- Ремни для передачи малых и средних нагрузок. Могут использоваться в качестве   конвейерных ремней в упаковочной и полиграфической промышленности. Антистатичны.
- Ремни для передач средних и больших нагрузок, обладают высокой абразивной стойкостью и стойкостью к маслам. Антистатичны. Используются в приводах насосов, вентиляторов,   смесителей, роликовых мельниц, турбин, камнеобрабатывающих линий.
- Ремни двухсторонние, основное назначение в качестве тангенциальных передач в текстильной промышленности. Антистатичны. Устойчивы к абразивному износу, смазкам.
- Ремни двухсторонние, имеют полиуретановый слой тренияи полиэстеровый несущий слой.   Антистатичны. Основная область применения: фальцивально-склеивающие машины, полиграфическое оборудование, машины по производству картонных гильз.
- Ремни с односторонним покрытием из кожи хромового дубления. Рекомендованы для передачи с сильными пиковыми перегрузками. Области применения: камнедробильные, бумакжные мельницы, строгальные машины.
- Ремни двухсторонние с покрытием из кожи хромового дубления.

Ремни производятся рулонами и соединяются в любой размер по Вашему заказу.

Для того, чтобы рассчитать необходимый Вам ремень надо знать:

- мощность двигателя …………………………………………………...кВт
- минимальный диаметр шкива (вала)………………………………..мм
- число оборотов ведомого шкива (линейная скорость ремня)…….обор/мин
- условия эксплуатации…………………………………………………..
- ширина ремня……………………………………………………………мм
- длина ремня………………………………………………………………мм

Ремни плоские резинотканевые ГОСТ 23831-7

Ремни плоские резинотканевые предназначены для плоскоременных передач транспортеров рядковых жаток, водоподъемников, элеваторов и норий в качестве тягового элемента, а также для транспортирования малоабразивных средне- и мелкокусковых грузов и сыпучих материалов.

Плоские приводные ремни изготавливаются с наружными резиновыми обкладками (одной или двумя) и без резиновых обкладок. По назначению плоские ремни делятся на:

Общего назначения (Рабочая температура от -25С до +60С)
Морозостойкие (Рабочая температура от -45С до +60С)
Антистатические (Рабочая температура от -45С до +60С

С односторонней тканевой обкладкой	С двухсторонней тканевой обкладкой	Без тканевой обкладки

Ремни плоские синтетические ТУ-17-21-598-87

Синтетические ремни работают в неагрессивной среде со скоростью до 75 м/сек. при температурах от минус 10о С до плюс 40о С и относительной влажности воздуха не выше 90%.

Разрывная нагрузка предлагаемых ремней не менее 600 Н на 1 см. ширины; удельная окружная сила на 1 см. ширины не менее 10 Н на 1 см. ширины. Толщина ремней – не более 0,8 мм.

Ремни зубчатые сборные и литьевые

ремни ЛПУ, ЛР, СБ

Обозначение

Длина, мм

Обозначение

Длина, мм

ЛПУ 1-52-5(6)

ЛР 1-63-5

ЛР 1-80-5

ЛР 1-85-5

ЛПУ 1-85-5(12,5)

ЛР 1-100-5(6)

ЛПУ 1-100-5(8)

ЛПУ 1,451-42-10

ЛР 1,5-40-8(10)

ЛР 1,5-90-8(12,5)

ЛР 1,5-112-10

ЛР 1,5-115-5(10)

ЛР 2-40-10

ЛПУ 2-40-8

ЛР 2-45-5(8,10,16,20)

ЛПУ 2-45-8(12,5;16)

ЛПУ 2-50-59(8;10;12,5)

ЛР 2-50-8(10;12,5;16)

ЛР2-56-10(16)

СБ 2-56-10

ЛПУ 2-56-10(12,5;16)

ЛР 2-63-59(8;12,5;16;20)

ЛПУ 2-68-5(10;12,5)

ЛР 2-68-12,5

СБ 2-71-10(12,5)

ЛР 2-71-8(10;12,5;16)

ЛПУ 2-71-12,5

ЛР 2-80-8(10;12,5;16)

ЛПУ 2-80-8(10;12,5)

ЛР 2-90-8(10;12,5)

ЛПУ 2-90-5(10;12,5)

ЛР 2-100-8(10;12,5;16)

ЛПУ 2-100-8(12,5)

ЛР 3-40-12,5(20)

СБ 3-40-12,5

ЛР 3-50-12,5(16;20;25;40)

163,6

197,82

251,2

266,9

314,0

191,4

188,40

423,90

527,52

541,65

251,20

282,60

314,00

351,68

395,64

427,04

445,88

448,88

502,40

565,20

628,00

376,80

471,00

ЛР 3-60-16

ЛР 3-63-10(12;12,5;16;25)

ЛПУ 3-63-16(32)

ЛПУ 3-71-25

ЛР 3-71-12,5(25)

ЛР 4,9-39-14,5(20)

СБ 4-71-40(50, 63, 80)

СБ 4-90-16(20, 25, 32, 40, 50)

СБ 4-80-20(25, 40, 80)

СБ 4-90-16(20, 25, 32, 40, 50)

СБ 4-100-20(25, 32, 40, 50, 63)

СБ 4-112-16(25, 32, 40, 50, 80)

СБ 4-125-20(25, 32, 40, 50, 80)

СБ 4-140-20(25, 32, 80)

СБ 4-150-25(40, 50, 80)

СБ 4-200-20(25, 40, 50, 200)

СБ 4-220-25

СБ 4-250-25

СБ 5-63-40(50)

СБ 5-71-25(32, 40, 50)

СБ 5-80-25(32, 40, 50)

СБ 5-90-25(50)

СБ 5-100-80

СБ 5-112-40(50, 70)

СБ 5-125-25(40, 50, 70, 80, 90, 100)

СБ 5-170-40(80, 90, 290)

СБ 7-63-80

СБ 7-71-50(63, 80, 100)

СБ 7-75-40(80, 100)

СБ 7-80-50(100)

СБ 7-85-25(80, 100)

СБ 7-112-80

СБ 10-95-160(200)

СБ 10-96-100(125)

СБ 7,05-128-50

565,2

593,46

668,82

600,00

892,47

942,42

1005,60

1131,30

1257,00

1407,84

1571,80

1759,80

1885,50

2514,00

2765,40

3140,00

989,73

1115,40

1256,80

1413,90

1571,00

1759,50

1963,80

2670,70

1385,40

1561,30

1649,30

1759,20

1869,20

2462,88

2984,90

3016,30

Ремни зубчатые

Тип	Шаг зубьев, мм	Высота ремня, мм	Высота зуба, мм	Длина, мм
MXL	2,032	1,14	0,51	109,73 - 1026,16
XL	5,08	2,30	1,27	152,40 - 1600,20
L	9,525	3,60	1,91	314,96 - 1524,00
H	12,7	4,30	2,29	609,60 - 4318,00
XH	22,225	11,20	6,35	1289,05 - 4445,00

Тип	Шаг зубьев, мм	Высота, мм	Высота зуба, мм	Длина, мм
S8M	8	2.95	5.3	440 - 2848

Тип	Шаг зубьев, мм	Высота, мм	Высота зуба, мм	Длина, мм
3M	3	2,40	1,20	111 - 1569
5M	5	3,60	2,10	225 - 2525
8M	8	5,60	3,40	288 - 3808
14M	14	10,00	6,10	966 - 4578

Виды зубчатых полиуретановых ремней AT

Обозначение	Профиль	Ширина (мм)	Длина (мм)

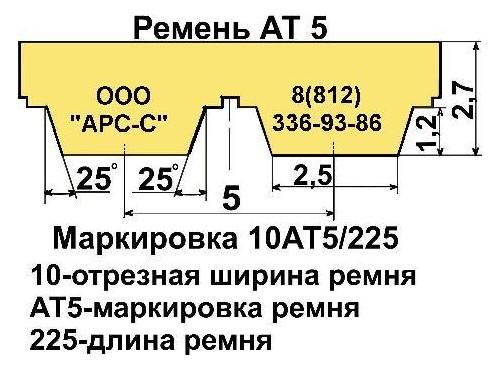

AT5		10, 16, 25, 32, 50, 75, 100	225-1500
AT5 DL		10, 16, 25, 32, 50, 75, 100	225-1500

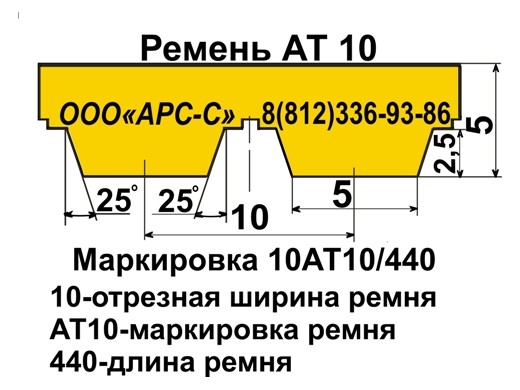

AT10		25, 32, 50, 75, 100, 150	400-9000
AT10 DL		25, 32, 50, 75, 100, 150	400-9000
AT15		50	1500-7500
AT20		32, 50, 75, 100, 150	1100-9000

Виды зубчатых полиуретановых ремней ATK

Обозначение	Профиль	Ширина (мм)	Длина (мм)
ATK10		50, 100	1500-8000

Виды зубчатых полиуретановых ремней ATL

Обозначение	Профиль	Ширина (мм)	Длина (м)
ATL5		16, 25, 32, 50	50, 100
ATL10		32, 50, 75, 100	50, 100
ATL20		32, 50, 75, 100	50

Виды зубчатых полиуретановых ремней Imperial

Обозначение	Профиль	Ширина (мм)	Длина (мм)
XL		6.35, 7.94, 9.53, 12.7, 19.1, 25.4	152.40-660.40
L		9.53, 12.7, 19.1, 25.4, 50.8, 101.6	314.33-1905.00
H		12.7, 19.1, 25.4, 38.1, 50.8, 76.2, 101.6	1066.80-7620.00
H DL		12.7, 19.1, 25.4, 38.1, 50.8, 76.2, 101.6	1066.80-7620.00
HX		50.8, 76.2, 101.6	1422.40-8890.00

Виды зубчатых полиуретановых ремней T

Обозначение	Профиль	Ширина (мм)	Длина (мм)
T5		10, 16, 25, 32, 50, 75, 100	200-7500
T5 DL		10, 16, 25, 32, 50, 75, 100	200-7500
T10		16, 25, 32, 50, 75, 100	500-9000
T10 DL		16, 25, 32, 50, 75, 100	500-9000
T20		32, 50, 75, 100, 150	1500-9000
T20 DL		32, 50, 75, 100, 150	1500-9000

Тип	Шаг зубьев, мм	Высота ремня, мм	Высота зуба, мм	Длина, мм
D5M	5	5,4	2,1	565 - 2000
D8M	8	8,2	3,4	600 - 2400
D14M	14	15,2	6,1	966 - 2310

Тип	Шаг зубьев, мм	Высота ремня, мм	Высота зуба, мм	Длина, мм
DS8M	8	7,3	3,0	600 - 2392

Тип	Шаг зубьев, мм	Высота ремня, мм	Высота зуба, мм	Длина, мм
300 DH 075	12.7	6,0	2,29	685,8 - 1905

Ремни приводные плоские с полиамидным сердечником используются как в многоосных, поперечных и тангенциальных системах, так и устанавливаются в транспортных средствах. АРС-С предлагает купить деталь для установки на оборудование, подвергающееся большим нагрузкам при круглосуточной работе. Изделия покрываются полиамидной тканью, кожей хромового дубления, натуральным каучуком, эластомером или другими термопластичными покрытиями, что обеспечивает их широкое применение.

Изделия сконструированы таким образом, что они могут работать в обоих направлениях с одинаковой эффективностью. Ременные детали очень гибкие, но сохраняют при этом низкую растяжимость и обладают способностью передавать большие мощности. Свойства продукции: передача высокой мощности; высокая гибкость; устойчивость к нагрузкам и растяжениям, к механическим повреждениям, к колебаниям температуры; тихая работа на высокой скорости; стойкость к маслам, воде, жирам.

Размеры ремней приводных плоских определяются непосредственно заказчиком, так как поставляются в рулонах. В наличии также изделия резинотканевые ГОСТ 23831-7 и синтетические ТУ-17-21-598-87, зубчатые. Каждый вид предназначается для работы в заданных стандартом условиях и подходи в неагрессивных и слабоагрессивных средах. Подробности по телефону 8(800)23456-08.
